Как сделать и установить дверь гармошку: пошаговая инструкция и чертежи - Строительство

Преимущества и недостатки дверей гармошек

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Преимущества Недостатки
  • Значительная экономия пространства. Для открывания проема достаточно до 150 мм свободно пространства перед дверью, для распашной конструкции — радиусом, минимум 600 мм.
  • Простая установка.
  • Небольшая цена.
  • Практически отсутствует звукоизоляция.
  • Не удерживает запахи из других помещений.
  • Короткий срок службы. Это объясняется наличием большого количества подвижных элементов и разной фурнитуры, которые могут ломаться.
  • Такие конструкции достаточно часто заклинивают.
  • Они не обеспечивают человеку в отдельном помещении тишину и покой.

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

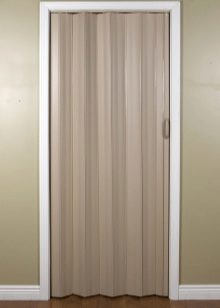

  • Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Глухие двери гармошка

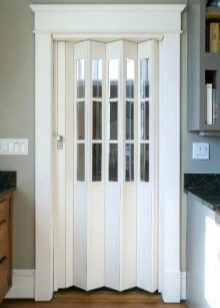

  • Со стеклянными вставками. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Стеклянные вставки в дверях

  • Из пластика. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Двери гармошка из пластика

  • Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Деревянные двери гармошка

Совет: При выборе конструкции для установки своими руками, предпочтение стоит отдавать деревянным вариантам. Они имеют более привлекательный внешний вид, и прочные конструктивные элементы. Помимо этого, древесину от температуры меньше ведет, по сравнению с пластиком.

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Схема сборки двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

  • Верхней направляющей – поз. 1в.
  • Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
  • Двух полупанелей: правой и левой – поз. 3.
  • Основных панелей – поз. 5.
  • Соединительного шарнира – поз. 4.
  • Стыковочной рейки – поз. 2.
  • Панели с замком – поз. 6.
  • Бегунков – поз. 7, предназначенных для перемещения полотна двери.
  • Стопоров – поз. 8, для фиксации дверного полотна.
  • Саморезы – поз. 11, для крепления направляющей рейки.
  • Ручки – поз. 9, для закрывания двери.
  • Защелки – поз. 10.

Особенности дверей


  • Существенная экономия пространства. Довольно часто при расстановке мебели приходится ориентироваться на расположение дверных проемов. Рядом с ними невозможно поставить так нужный шкаф или для удобства – диван, повесить полку или картину. Причина – это будет мешать открыванию двери. Если речь идет о «гармошке», то такой проблемы не существует.
  • Возможность отделки стен всеми материалами, без ограничений. Резко открывающаяся дверь часто своей ручкой повреждает облицовку поверхности: пробивает (например, пластиковые панели) или просто царапает. Конструкция складной двери исключает такие «неприятности» в принципе.
  • Бесшумность. «Гармошка» плавно скользит по направляющим, поэтому не слышно привычного многим скрипа открывающейся двери.
  • Безопасность. В семьях, где растут малыши, довольно нередки случаи, когда они умудряются прищемить себе палец. Да и не каждую дверь ребенок в состоянии открыть. В этом плане раздвижные модели идеальны.
  • Надежность в эксплуатации. Открывающимся дверям присущи довольно распространенные недостатки. Например, «провис», «перекос». Со временем или под влиянием колебаний температуры, влажности их геометрия не совпадает с проемом. Многие сталкивались с ситуацией, когда в определенные сезоны дверь открывается и закрывается с трудом. «Гармошки» такому недугу не подвержены.
  • Немаловажно и то, что такими изделиями можно оборудовать проем любого размера, даже там, где стандартная дверь не подойдет.

Независимо от конструкции все двери- гармошки имеют обязательные одинаковые составные части: направляющие, стопоры, ролики. Их установка – дело несложное, поэтому доступна и непрофессионалу.

 Перед тем, как приобретать изделие, нужно измерить проем. Следует учесть, что если его ширина в пределах 1 м, то понадобится только верхняя направляющая. При покупке нужно посмотреть комплектацию. У некоторых производителей в нее не входят доборы и наличники, поэтому они закупаются отдельно.

Это интересно: Установка двери гармошка — рассказываем все нюансы

Выбор конструкции

Типы конструкций

Чтобы не возникло проблем при монтаже двери гармошки, и она гармонично вписывалась в проеме и в интерьере помещения, необходимо правильно сделать выбор модели.

Для этого следует придерживаться некоторых рекомендаций:

  • Приобретать дверь гармошку нужно в соответствии с интерьером помещения, с учетом технических особенностей смежных комнат.
  • Не стоит устанавливать дверь гармошку в проеме шириной 0,5 метра. В открытом положении сложно будет перемещаться из одного помещения в другое.
  • Правильно нужно рассчитать количество полотен, необходимых для конкретного межкомнатного проема.
  • Не стоит экономить при покупке изделия, кому неизвестно, что скупой платит дважды. В дешевых моделях, при производстве используют пластик низкого качества и непрочную фурнитуру, которая не выдерживает больших и частых нагрузок.

Совет: Приобретая комплект для двери гармошки, необходимо панели брать с запасом, на случай непредвиденной порчи элементов полотна. Это позволит при необходимости быстро заменить испорченную панель. Производство постоянно обновляется, снимаются с производства старые модели, а наличие дополнительного элемента позволит избежать ситуации, когда деталь нужно заменить, а её нет в продаже.

Стандартный комплект (вариант):

  • направляющие (1 или 2);
  • соединительные петли и ролики каретки (2 или 4 шт.);
  • панели;
  • дополнительные принадлежности и регулировочный ключ.

Необходимо обратить внимание на количество панелей и их ширину. Вместе они должны полностью закрывать дверной проем. Кроме того, соответствие наименований и численность крепежных деталей. Иначе монтаж затянется надолго.

Изготовление двери своими руками

При желании изготовление и установка двери «гармошка» может быть выполнена самостоятельно. В данной ситуации, при отсутствии существенного опыта важно ориентироваться на инструкцию. При этом самым трудным процессом является подбор подходящих деталей фурнитуры. Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения.

Для изготовления створок потребуются строительные материалы в виде МДФ листов с ламинированным покрытием. Использование ДСП плит недопустимо для дверей гармошек, поскольку физические качества материала не отвечают необходимым требованиям.

Следует помнить, что установка двери «гармошка» своими руками требует наличия определенного набора составляющих элементов:

  • Направляющих профилей либо заготовок под них;
  • Осевых стопорных элементов и стержней;
  • Комплекта роликовых механизмов для всех сдвижных створок. В случае монтажа изделия с нижней направляющей количество кареток увеличивается вдвое;
  • Листы МДФ со специальной перекрывающей кромкой;
  • Комплект саморезов, петель и дверных ручек;
  • Столярный клей. Для изготовления дверей гармошкой наиболее подходящими являются «Момент» и «Титан».

Для монтажа петельных механизмов необходимо произвести подрезку специальных пазов под пластины механизма. При этом глубина, длина и ширина среза должна соответствовать габаритам пластин. Установка дверных ручек производится согласно технологии и в зависимости от вида изделия.

Процесс изготовления створок

После проведения всех необходимых расчетов выполняется разметка МДФ листов на створки с последующим вырезанием панелей. Торцевая часть каждой створки требует обработки и выравнивания. Для этого используется наждачная бумага, позволяющая не только сгладить неровности, но и убрать пыль и прочие сторонние частицы.

Заготовки после частичной обработки наждачной бумагой оклеиваются кромкой по торцевой части. Для качественной проклейки изделие необходимо прижать и в зафиксированном виде оставить на 12 часов. По прошествии данного времени каждая створка аккуратно проверяется на качество проклейки. После этого допускается производить разметку створок под установку петель.

Этапы установки «гармошки»

Сборка пластин двери в одно целое, для чего их раскладывают на полу, рядом друг с другом. Способ скрепления между собой может несколько различаться (в зависимости от производителя), но принцип несложный. В итоге должно получиться цельное полотно.

Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме.
Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.

Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия. Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.

Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.

Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.

 Здесь есть один нюанс — сначала крепление направляющей производится только на один саморез, и прикручивается он неплотно.

После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.

На «переднюю» полупанель (замковую) ставится магнитная защелка.  В последнюю очередь устанавливается дверная ручка.

Из разных материалов

Складные двери гармошки, как и двери книжки можно сделать из разных материалов. Давайте рассмотрим их на представленных ниже фото галереях.

Дверь-гармошка из натуральной древесины

дерево для Двери гармошки
Натуральная древесина. Прочный материал при условии его грамотной обработки: древесину пропитывают антисептиком, покрывают морилкой и лаком. Со временем покрытие обновляют. Дверь из этого материала неустойчива к перепадам влажности.

  •

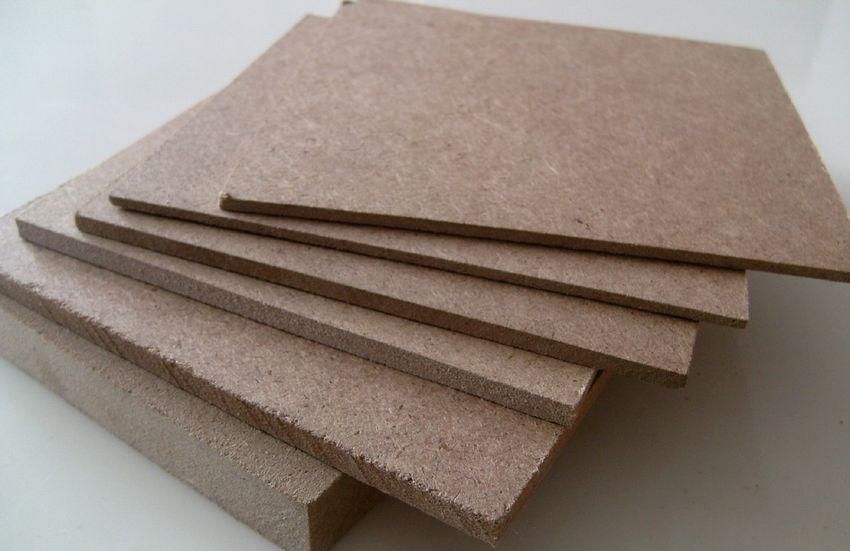

Дверь-гармошка из МДФ

мдф для двери гармошки
МДФ. Наиболее устойчивый материал, не подвержен разрушительному воздействию грибка и плесени. По сравнению с ДСП, материал в большей степени подходит для изготовления дверей сложной конструкции. ДСП достаточно прочно, имеет малый вес, экологически безопасно, влагоустойчиво и огнеупорно.

  •

Дверь-гармошка из ДСП

дсп для двери гармошка
ДСП. Дешевый, так как представляет из себя лист склеенных древесных опилок. Дверь из такого материала получится хлипкой. Поскольку он состоит из спрессованных и склеенных между собой опилок, шурупы держатся в нём не слишком крепко. Преимуществом материала является хорошая тепло- и звукоизоляция, однако конструкция двери-гармошки не позволяет материалу проявить эти качества в полноте. ДСП также обладает высокой влагоустойчивостью и биостойкостью, но всё же для складных дверей это далеко не лучший вариант.

  •

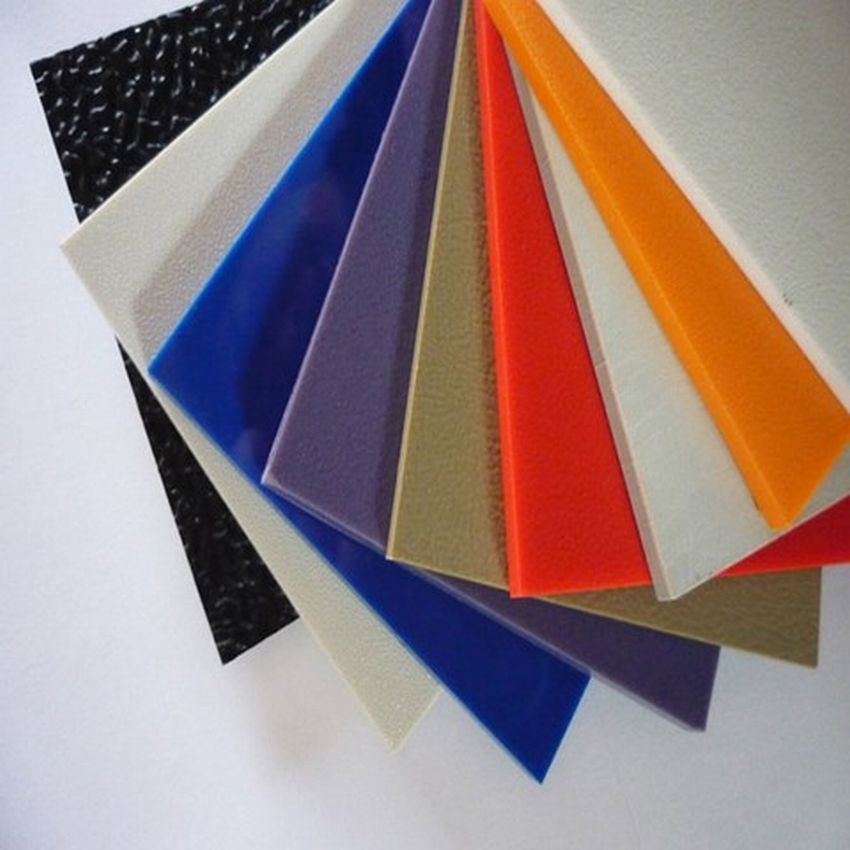

Дверь-гармошка из пластика

Пластик для двери гармошка
Пластик. Дешевый, износостойкий и водостойкий материал. Идеален для душевой кабинки. Легок в обработке, не даёт сколов, царапин и трещин, не рассыхается. Для межкомнатных дверей обычно используют пластик с рисунком: под дерево, под цвет стен и т.п.

  •

Монтаж готового изделия

Принцип действий, по которому выполняется установка двери «гармошка», является строго поэтапным процессом. Для более детального ознакомления с ним на наглядном примере стоит обратиться к различным видео, поясняющим суть работ. Также при покупке готового монтажного комплекта он обязательно оснащается подробной инструкцией.

Сам процесс монтажа начинается с закрепления профильного элемента. Стоит помнить, что данная деталь должна заранее оснащаться специальной защелкой. В случае необходимости, когда профиль имеет большую ширину, чем сам проем, данный элемент обрезается и в нем просверливаются монтажные отверстия под шурупы. При этом соблюдается шаг между отверстиями, равный 250-300 мм.

Крепление защелки производится с обратной открыванию стороны. После этого в ней размещается осевая часть створки торца, которую необходимо ввести в направляющие пазы бегунка роликового механизма. Следующий этап включает в себя крепеж специальных верхних и нижних осевых стержней из металла в заранее подготовленные для этого отверстия. В том случае, если изделие на момент покупки не содержит отверстий, их необходимо высверлить самостоятельно.

В процессе установки дверей гармошек, находясь на этапе заготовки монтажных отверстий, важно следить, чтобы их глубина не была больше, чем размер осевого стержня. Требуется, чтобы данный элемент немного выходил за основную линию. При этом ориентироваться в размерах лучше по данным из официальной инструкции к комплекту поставки.

После окончательного закрепления всех элементов на этапе проверки все оси и их крепежи должны располагаться параллельно друг другу как в горизонтальном, так и в вертикальном положении.

Монтаж приемной пластины выполняется в нижнем участке дверного прохода в угловой зоне. Пред этим обязательно производится определение ее точного расположения исходя из места размещения защелки. Для осуществления крепежа бегункового устройства производится заготовка подходящего отверстия. Причем процедура должна выполняться достаточно внимательно, поскольку данное бегунковое устройство отвечает за процесс регулировки двери гармошки после ее самостоятельной установки.

Сборка полотна

В процессе установки двери гармошки одним из наиболее трудоемких и длительных процессов является сборка воедино всех створок конструкции. Для осуществления данной процедуры необходимо изначально разметить все точки будущих мест крепления петельных механизмов. При этом все элементы желательно разместить строго на одном уровне. Для облегчения задачи все имеющиеся створки выкладываются на ровной поверхности в необходимом порядке.

После осуществления установки всех створок на крайней мобильной панели производится разметка и заготовка паза под монтаж дверной ручки. При этом, в отличие от дверей классического вида, ручка монтируется как можно ближе к зоне размещения петель.

Особенности процесса

Для обеспечения качественной и долговечной эксплуатации изделия, перед тем, как собрать и установить дверь гармошку в имеющийся проем, необходимо учесть несколько важных особенностей, также обозначенных в многочисленных видео. К ним относятся:

  • Небольшая разница в строении начальной и финишной створки. Поэтому в ходе сборки следует внимательно осматривать детали, чтобы их не спутать;
  • Во всех створках, кроме размещенных по краям, выполняется разметка и установка петельных механизмов в количестве 3 шт;
  • Контроль равномерности крепежа петель. На каждой из створок расстояние между ними должно быть одинаковым;
  • Все петли изделия должны идти по одной горизонтальной линии для каждого из трех уровней. При несоответствии данному требованию полотно практически сразу будет перекошено;
  • В процессе объединения деталей полотна важно придерживаться соблюдения нормативного технологического зазора в 3 мм.

Монтаж полотна

После того, как изделие собрано, наступает этап навешивания размещенных заранее креплений. Перед началом установки двери гармошки все имеющиеся створки приводятся в сложенное положение. В качестве дополнительной фиксации используются специальные железные осевые стержни, вставляемые в пазы пластин. После этого важно обеспечить жесткую фиксацию оси бегунков конечной панели.

При необходимости ослабить либо подтянуть гайки в торцевых каретках либо на осевых креплениях используется регулировочный ключ, идущий в комплекте с готовыми комплектами дверей. Также с его помощью производится настройка режима открывания и закрытия полотна.

В процессе установки двери гармошки следует учитывать несколько важных особенностей этих складных конструкций:

  • При использовании створок из натуральной древесины или при перекрытии конструкцией достаточно широкого по стандартным меркам прохода необходимо увеличить количество кареток;
  • Тяжелая дверь, для обеспечения безопасности эксплуатации и долговечности изделия, устанавливается на нижний рельс, с дополнительным корректирующим верхним.

Установка складной двери-гармошка своими руками видео:

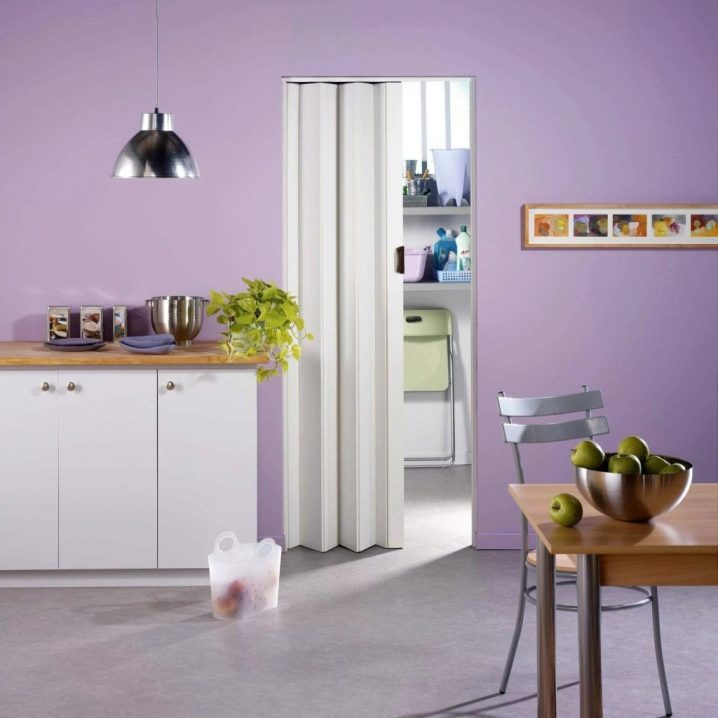

Двери-гармошка межкомнатные, цена

Маленькие кухни, маленькие спальни, маленькие коридоры. Не всем повезло с жилплощадью и большей половине хозяев квартир советского периода постройки приходится мириться с тем, что площадь квартиры абсолютно не соответствует потребностям семьи. Сегодня рассмотрим один важный вопрос, о котором на самом деле мало кто задумывается — сколько пространства крадут двери.

Сколько стоит дверь-гармошка

Покупая малогабаритную квартиру, мы даже не задумываемся о том, что из 40 квадратных метров, за которые мы платим, реально используется гораздо меньше. Первый похититель полезного объёма — это обычная распашная дверь. С той стороны, куда она открывается, пространство фактически не используется, а это минимум полтора квадратных метра площади на каждую дверь. Так и будем это терпеть?

Конечно же, нет. Для экономии пространства давно применяются двери-гармошка межкомнатные Цена их может быть даже ниже, чем у некоторых распашных дверей и уж точно ниже, чем у любой модели раздвижных дверей, которые также здорово экономят пространство, но гораздо сложнее в установке и дороже по факту покупки.

К примеру, пластиковые межкомнатные двери-гармошка с магнитной защёлкой и с полным комплектом для монтажа обойдутся в 2,8-3,2 тысячи, в зависимости от производителя. Такие же деревянное двери из массива сосны, дуба или ольхи можно купить по цене от 6,5 тысяч рублей.

Конструкция дверей-гармошки

Двери-гармошка по конструкции напоминают двери книжку, но с той разницей, что книжка складывается всего вдвое, а у гармошки может быть гораздо больше секций и, как следствие, она ещё больше экономит пространство, ни в чем не уступая функционально стандартным или раздвижным дверям. По конструкции такие двери напоминают жалюзи — они состоят из множества секций-ламелей шириной от 10 см.

Секции скреплены между собой петлями, а для плавности работы, в верхней или нижней части двери, устанавливается планка, по которой движутся ролики. Таким образом, ламели складываются в гармошку, а она в свою очередь, занимает пространства не более 100 мм площади.

Преимущества и недостатки межкомнатных складных дверей

С практической точки зрения двери-гармошка имеют не одно преимущество перед распашной дверью:

  • экономия свободного пространства;
  • очень простой монтаж;
  • интересный внешний вид;
  • доступная цена;
  • разнообразие материалов.

Монтаж такой двери, действительно, занимает времени не более, чем для установки обычного оконного карниза.

Справедливости ради нельзя не отметить и некоторые недостатки конструкции двери-гармошка:

  1. Наличие множества подвижных деталей делает конструкцию потенциально ненадёжной.
  2. Двери-гармошка не может препятствовать распространению запахов.
  3. Отсутствие звукоизоляции.
  4. Из-за особенностей конструкции такие двери часто заклинивают, но как правило, это случается при ошибках при установке.

Из-за уникальности конструкции такой двери говорить об особенном разнообразии вариантов исполнения не приходится, хотя в продаже существуют как остеклённые варианты ламелей, так и глухие.

Прочнее и надёжнее, естественно, двери с глухими ламелями, независимо из чего они выполнены — из дерева или пластика. Полотна с остеклением вполне прогнозируемо могут иметь не такую надёжность и износостойкость, менее длительный срок службы.

Оформление и выбор двери-гармошки

Зато внешне остеклённые двери-гармошка выглядят очень эффектно, легко и практически невесомо. Часто дизайнеры используют витражную технику оформления стеклянных вставок, таким образом можно подобрать конструкцию под любой дизайн интерьера, под любое стилистической направление.

Выбирая двери-гармошку, стоит обращать внимание на количество секций. В принципе, чем меньше секций, тем надёжнее вся конструкция, но тем больше дверь будет занимать места в сложенном состоянии. Что касается материалов, то их всего два — дерево и пластик.

Пластиковые двери не слишком долговечны, поскольку как и сами ламели, весь механизм у них выполнен из пластика. Но и цена на них втрое ниже. Часто пластиковые конструкции устанавливают в ванной, в бане, бассейне, иногда их можно увидеть в качестве шторки для душа или душевой кабины.

Деревянные двери-гармошка более долговечны, поскольку весь механизм у них выполнен из металла и сплавов. В зависимости от ширины секции, они могут оформляться совсем по-разному, включая все возможные виды остекления, которые используются в распашных межкомнатных дверях.

Даже судя фото, можно сказать, что двери-гармошка из древесины выглядят гораздо привлекательнее пластиковых, однако слабой их стороной считают плохую стойкость древесины к влаге. Если правильно подобрать модель под имеющийся интерьер, двери-гармошка проявят себя наилучшим образом, а при хорошем уходе и правильном монтаже прослужат долго и без поломок.

Источник : http://nashprorab.com/dveri-garmoshka-mezhkomnatnye-cena/

Порядок работы

Данная пошаговая инструкция отражает лишь общий алгоритм действий и особенности монтажа. Однако, вникая в вопрос, как установить дверь гармошку своими руками, следует изучить руководство от производителя. Для некоторых моделей существуют свои, хотя и незначительные, нюансы. Например, рекомендованное для каждой ламели (в зависимости от ширины и массы) количество петель.

Обустройство короба

Все, что ранее делалось в плане подготовки проема, по сути, черновая работа. Его необходимо облагородить; именно для этих целей и приобретаются откосы и наличники. Специфика их крепления – отдельная тема. Мастер решает сам, как фиксировать на основу декоративные планки (посадкой на клей, саморезами), ориентируясь на ее материал. Но результат нужен лишь один – правильная прямоугольная форма проема.

Особое внимание верхней части; она должна в точности соответствовать горизонтали. Иначе после завершения сборки двери гармошки ее полотно будет перекошено. Как следствие – большие проблемы с открыванием/закрыванием, не говоря уже о внешнем виде. А это значит, что часть работы придется переделывать.

Установка направляющей

  • Она идет в комплекте. Длина стандартная, а потому ее придется сначала обрезать по ширине проема.
  • Особенность крепления рельсы в том, что необходимо правильно выбрать интервал между метизами. В направляющей есть подготовленные отверстия, но если требуется для более надежной фиксации, стоит высверлить и дополнительные. К примеру, если стена из ячеистых блоков, которые не отличаются повышенной плотностью. В этом случае чем больше крепежа, тем лучше.

Советы:

  • При обрезке рельсы часть отверстий останется на удаленном куске. Следовательно, на этом крае фиксация может быть недостаточной. Нужно учесть, что для надежного крепления направляющей последние в ряду саморезы должны располагаться не далее 2,5 см от кромок планки.
  • В некоторых моделях складных дверей предусмотрены 2 рельсы. На верхнюю рейку нагрузка будет максимальной, а потому рекомендуемый интервал между крепежными деталями – 150 мм. Для нижней направляющей достаточно и 250.

Подготовка полотна

  • Все ламели нужно разложить на полу.
  • Определяется крайняя, и она впоследствии жестко крепится в проеме. Для дверей, которые сдвигаются в обе стороны, предполагается фиксация двух ламелей, по бокам проема.
  • Все планки оснащаются петлями и колесиками согласно прилагаемой схеме. Если гармошка бюджетного варианта, то придется высверливать отверстия.

Установка двери

Достаточно простая операция: ламели складываются, после чего колесики каждой, по очереди, заводятся в профиль направляющей. Останется лишь поставить по ее краям заглушки и зафиксировать крайнюю панель. Иначе полотно начнет самопроизвольно «ездить». Для этого в комплекте имеется стыковочный профиль (или два).

Крепление фурнитуры

Как правило, речь идет лишь о ручке. Хотя в некоторых гармошках предусмотрена установка замка.

После окончания сборки двери следует смазать колесики (техническим вазелином, например). Это продлит их ресурс и обеспечит бесшумность скольжения.

Сборка дверного полотна и монтирование роликов

Все полосы, из которых будет составлено дверное полотно, следует обрезать так, чтобы они подходили по высоте. При этом учитывается запас на роликовую систему сверху, которая вставляется в рельсу. В нижней части двери должен остаться вентиляционный зазор примерно 7-10 мм, как и в случае с любой межкомнатной дверью.

О том, как собрать дверь-гармошку, подробно рассказано в инструкции, прилагаемой к ней от производителя. Очень важно соблюсти все необходимые пункты сборки, потому как у разных производителей есть свои особенности в конструкции.

В простом варианте пластиковые полосы дверного полотна соединяются напрямую с помощью пазов или с использованием дополнительных прокладок. При этом две соединяемые детали смещаются и соединяются краешками, после чего одна деталь протягивается вдоль второй до конца.

В случае с МДФ часто используется способ, при котором полосы соединяются с помощью длинной оси, которая продевается поочередно через проушины на каждой их деталей.

После того как все элементы соединены и дверное полотно целиком собрано, следует разместить ролики и прочую фурнитуру, которая идет в комплекте. Как и в предыдущем случае, все выполняется строго по инструкции.

Практические рекомендации

Они помогут тем, кто думает, как сделать дверь гармошку своими руками:

  • Для изготовления планок полотна можно использовать тонкую доску, многослойную фанеру, ДСП, ДВП, сайдинг из ПВХ. Нужно учитывать место предполагаемой установки. Пластик более подходит к монтажу гармошки в проемах встроенных шкафов или для шторы, например, в душевых. А вот для межкомнатной двери его использовать не стоит – сложно вписать в интерьер. Если же крепление ламелей делается только вверху, однозначно не вариант – малейший сквозняк приведет к самопроизвольному движению складывающейся створки.
  • Ее массу можно искусственно снизить, чтобы одновременно облегчить монтаж и декорировать полотно по принципу филенчатых дверей. То есть предусмотреть вставки из тонкого стекла, пластика, пленки или оригинальные решетки. Ориентируясь на конкретный проем, выбрать оптимальный вариант несложно.

  • Чтобы исключить перекос панелей полотна, возможные зацепы, между ними рекомендуется оставлять зазор порядка 2,5 мм.
  • Схема гармошки составляется так, чтобы она была немного шире того проема, для которого предназначена.

Если понятен принцип монтажа, то установка двери, независимо от ее модификации, никаких трудностей не вызовет. Главное – грамотно подготовить проем, с учетом всех особенностей материала стены. А какую именно гармошку выбрать (сделать), решать только хозяину.

Статья по теме: Как менять личинку в дверном замке

Сборка конструкции из доборных планок

Приступаем к сборке конструкции из доборных планок.

Для начала обрезаем неровную часть каждого добора.

Верхняя планка нам нужна длиной 85 см, поэтому, обрезав лобзиком, отмеряем от ровного конца 85 см и тоже обрезаем.



Размер боковых планок можно узнать следующим образом. Берём высоту проёма, в нашем случае она составляет 207 см, и вычитаем из неё 2 см – 1 см на толщину добора и 1 см на запенивание. После всех запилов начинаем собирать саму конструкцию. Для этого отмеряем от каждого края верхнего добора по 0,5 см, прочерчиваем линию для удобства и просверливаем на этом расстоянии 2 отверстия диаметром 3 мм на произвольном расстоянии друг от друга.

После этого прислоняем боковые доборы к верхнему так, чтобы край бокового шёл по срезу верхнего добора:

Читайте также:

Далее, придерживая конструкцию в таком положении, просверливаем через готовые отверстия боковые планки и заворачиваем саморезы размером примерно 3 на 50 мм. Должна получиться П-образная конструкция, готовая к монтажу.

Примеряем её в проёме. Если всё сделано правильно, она легко помещается.

Проделываем отверстия в боковых планках:

Их нужно просверлить на одинаковом расстоянии друг от друга по всей длине и ровно посередине по ширине. В нашем случае доборы были на 15 см, значит, середина добора составляет 7,5 см.

Длина планки составляет 205 см. Отступаем снизу 10 см и делим на 5 частей. Получается, что отверстия будут идти через каждые 39 см. Сами отверстия могут быть различными. Это зависит от того, какие вы используете крепежи. К примеру, можно сделать отверстия на 3 мм и потай на 8,5 мм и закрепить при помощи дюбеля-“ежа” и самореза по дереву – дюбель-“ёж” и сквозь планку саморез по дереву. Можно просто использовать дюбель-гвоздь, как в нашем случае.

Но в случае дюбель-гвоздя необходимо отверстие делать уже на 6 мм и потай на 10 мм.

При креплении доборной планки к стене не нужно забывать, что всё нужно делать исключительно по уровню.

(рисунок 28)


Не забывайте проверять уровень даже после того, как вы уже закрепили планку, чтобы убедиться, что ничего не сместилось. При выравнивании нужно обязательно оставить расстояние для запенивания между добором и стеной. Для этого в качестве прокладки можно использовать деревянные брусочки.

В зависимости от ровности стены соответственно брусочки получаются разные. После того, как мы выставили конструкцию в проёме, можно приступать к запениванию.

Запенивание производится снизу вверх с обеих сторон.

Комплектация двери-гармошки. Необходимые инструменты

Можно изготовить и закупить все компоненты самостоятельно, но лучше приобрести их в готовой комплектации. Она обязательно включает:

  • определенное число ламелей (панелей);
  • соответствующие крепежные элементы;
  • ролики;
  • упоры;
  • короткая верхняя направляющая;
  • две длинных боковых направляющих.

Для работ понадобятся следующие инструменты:

  • рулетка;
  • ударная дрель;
  • ножовка по дереву;
  • строительный уголок;
  • уровень;
  • перфоратор;
  • стусло;
  • деревянные бруски;
  • монтажная пена;
  • карандаш.

Установка дверей гармошка своими руками

Комплектация для монтажа двери-гармошки

Инструкция по установке «гармошки»

Установить дверь своими руками не представляет большой сложности. Важно перед ее приобретением сделать тщательные замеры дверного проема в нескольких точках. Если он менее 1 м, нижняя направляющая не понадобится, приобретают только верхнюю. При некоторых комплектациях в покупку не входят наличники и доборы – об этом стоит позаботиться еще в магазине.

3.1

Стандартные элементы конструкции

Все модели складных дверей имеют одинаковые элементы и комплектующие в своем устройстве. А именно:

  • дверное полотно в виде отдельных створок – их размер в совокупности должен совпадать с проемом;
  • от 1 до 2 направляющих горизонтальных рельсов;
  • петли для соединения и от 2 до 4 роликов каретки;
  • регулировочный ключ;
  • стопоры;
  • шарниры;
  • саморезы.

3.2

Особенности двери

Для того чтобы лучше разобраться в установке и сборке складных дверей, необходимо досконально изучить их устройство. Главным раздвижным элементом является направляющая рельса. Ее монтаж осуществляют вверху дверного проема. Если такую же рельсу дополнительно установить и внизу, срок службы конструкции значительно сократится. Происходит это в результате скопления в направляющей мусора. Регулярно удалять его не получится, т. к. ширина изделия очень узкая.

Для легкого перемещения створок применяют роликовый механизм. Его фиксируют с одной стороны на полотне, а с другой в пазу рельсы.

Чтобы все части были надежно закреплены, применяют петли и навесы. Дополнительно все створки соединены друг с другом петлями чуть меньше, чем крепежные. В некоторых моделях створки соединяют клипсами.

Направляющий рельс всегда выполняется из металла. Чтобы его декорировать используют шпон, ламинированное или лаковое покрытие. Если недобросовестный производитель предлагает изделие из другого материала, устройство выйдет из строя через пару месяцев эксплуатации. Количество створок может быть различным — от 2 и более штук.

3.3

Необходимые инструменты

Для того чтобы собрать и монтировать дверную конструкцию, понадобятся инструменты:

  • дрель;
  • монтажная пена;
  • отвес;
  • строительный уровень;
  • ножовка;
  • бруски;
  • рулетка;
  • стусло.

Если планируется расширять дверные проемы, придется дополнительно обзавестись перфоратором.

3.4

Инструкция по сборке

Для того чтобы не запутаться в панельных створках, их предварительно раскладывают на полу в необходимом порядке. Далее следуют, соблюдая пошаговую инструкцию для монтажа:

  1. 1. Сборка пластин в единое целое. Способ крепежа незначительно разнится в зависимости от модели.
  2. 2. Вертикальная установка боковых планок. При этом обязательно пользуются уровнем. Их жестко фиксируют.
  3. 3. Монтаж направляющих. Если размер не совпадает, обрезают до необходимого ножовкой по металлу. Между отверстиями определяют расстояние 25-30 см.
  4. 4. Установка панелей. С одной стороны защелкой дополняют направляющий профиль, на нее же заводят и торец панели, и ролик. Фиксируют направляющие.
  5. 5. Создание отверстий на панелях для установки в них крепежных петель при сборке дверного полотна. Ламели располагают в необходимой последовательности (первую и последнюю можно пометить). Расстояние между ними — 3-4 мм. Еще раз проверяют крепеж.
  6. 6. Установка полотна. Все створки собирают гармошкой и размещают в пазах направляющего рельса. Производят последнюю проверку и корректировку их положения регулировочным ключом.
  7. 7. Монтаж наличников. Ножовкой отрезают лишнее, крепят их на жидкие или мебельные гвозди. В последнем случае места вбивания закрашивают специальным карандашом подходящей цветовой гаммы.

Комплектующие

Сборка двери типа «гармошка», как и любой другой, потребует перед покупкой провести замеры проема, подобрать цвет изделия. Если дверь нужна небольшая (шириной в пределах 1 метра), то направляющая потребуется только для верхней створки. Проверка комплектности – обязательная процедура. Если не будет хватать каких-то деталей, то приобретать их отдельно — мероприятие затратное и проблематичное. Чаще всего требуется докупать наличники. Комплектация в деталях:

  • Одна или две направляющих;
  • Соединительные петли;
  • Два специальных ролика;
  • Четыре каретки;
  • Декоративные панели;
  • Крепежи;
  • Регулировочный ключ;
  • Магнитная защелка.

Элементы двери-гармошки

Некоторые производители оснащают комплект дополнительными элементами. Чаще всего это декоративные детали. Особое внимание стоит обратить на панели и крепежные элементы. Их количества должно хватить на полное закрытие проема.

Подготовка

Установка дверей- «гармошек» немного различается в зависимости от материала, из которого они сделаны. Пластиковые конструкции позволяют при монтаже больше «вольностей», ошибки легко исправляются и в процессе установки даже не требуется напарник. Деревянные двери устойчивее и прочнее, но придется тщательнее выверять уровни и их разметку. Сложнее будет закрепить их, потому что такие дверные системы тяжелее, чем из ПВХ.



В комплекте от производителя должны идти все детали, необходимые для работы, а вот материалы для расширения двери поставляются не всегда. Крепление почти всегда подразумевает оснащение проема наличниками и иными элементами, и их придется покупать дополнительно.

Что касается инструментов, для работы понадобятся:

  • Дрель;
  • Перфоратор (именно оба инструмента, т. к. они нужны для разных задач);
  • Уровень строительный;
  • Метр;
  • Отвес;
  • Строительный уголок;
  • Пила по дереву;
  • Стусло;
  • Пена монтажная.

Источники

  • https://vitdoors.ru/dveri/kak-sdelat-i-ustanovit-dver-garmoshku-poshagovaya-instrukciya-i-chertezhi-2.html
  • https://novamett.ru/dver/garmoshka-knishka
  • https://anatomia-remonta.ru/dveri/ustanovka-skladnoj-dveri-garmoshka-svoimi-rukami.html
  • http://oknoportal.com/dver-garmoshka/
  • https://BestDoor.guru/izgotovlenie/dver-garmoshka.html
  • https://vopros-remont.ru/okna-i-dveri/ustanovka-mezhkomnatnoj-dveri-garmoshki-svoimi-rukami/
  • https://proffstroygroup.ru/strojka/kak-ustanovit-dver-garmoshku.html
  • https://master-pmg.ru/remont-i-strojka/kak-ustanovit-dver-garmoshku.html
  • https://remontonly.ru/ustanovka-dverej-garmoshka-svoimi-rukami.html
  • https://kachestvolife.club/stroitelstvo/dveri/vybor-i-samostoyatel-naya-ustanovka-dverey-garmoshek
  • https://o-dveryah.ru/razdvizhnye/kak-sobrat-garmoshku/
  • https://stroy-podskazka.ru/dveri/mezhkomnatnye/razdvizhnye/ustanovka-garmoshki/

[свернуть]

от liliya
